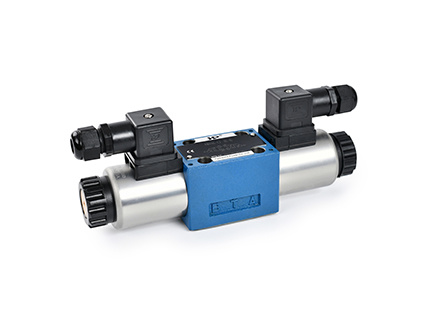

不帶位置反饋直動式比例換向閥

1.直控式比例換向閥，不帶位移電反饋，閥芯由彈簧對中；
2.可實現流量精準無級調節（無壓力補償）和方向控制；
3.帶中心螺紋的比例電磁鐵，線圈可單獨拆卸；
4.用于底板安裝，安裝面按統一國際標準ISO 4401；
5.電控器有外置式和集成式，可與歐美同類產品互換使用；

PDF下載

產品描述

4WRA	E	6	- C2	-30	A	- 10	- D24	- K31	- A1	- V	- **
1	2	3	?4	?5	6	?7	8	?9	?10	?11	?12

1- 直動式不帶位移電反饋
2- 電控器空白:外置式放大板;E:集成式放大板
3- 公稱通徑 6:6通徑;?10:10通徑
4- 滑柱機能詳見滑柱機能表
5- 公稱流量 6通徑?07:7L/min; 15:15L/min;?30:30L/min
? ? ? ? ? ? ? ? ? ?10通徑?30:30L/min;?60:60L/min
6- 節流槽形式
7- 設計代號
8- 電源電壓空白:無(用于4WRA);D24:DC24V(用于4WRAE)
9- 電氣連接 4WRA 空白:附線圈插頭(PG11);K4:無
? ? ? ? ? ? ? ? ? ?4WRAE 空白:附放大器插頭;K31:無
10- 控制指令空白:用于4WRA;A1:指令值±10V(用于4WRAE);F1:指令4至20mA(用于4WRAE)
11- 密封材料空白:丁腈橡膠;V:氟橡膠
12- 更多細節說明

最大壓力	315??????	??bar
最大流量	75???	?L/min
工作介質	符合DIN51524標準的礦物油(HL、HLP)，其他油液請咨詢我公司??	?/
黏度推薦范圍	20到380mm2/s(優先選擇30至46mm2/s) ?	?/
油液污染度	最高污染等級按NAS1638 9級或ISO4406 ?20/18/15級	?/
